PCB焊盘润湿不良原因分析 | 典型失效案例与改善方案
广东腾昕检测实验室近期收到一批 PCB 失效样品。客户反馈该批次 PCB 在回流焊后多处焊盘出现上锡不良、锡珠不沾锡现象，PCBA 后续贴片良率不足 70%，严重影响量产计划。本文结合检测过程、根因分析与改善方案系统梳理，为同类 PCB 失效问题提供参考。
一、案例背景
- PCB 类型：4 层板，ENIG 表面处理（化学镍金）
- 失效现象：焊盘局部不沾锡，焊锡铺展率仅 30%~50%
- 量产规模：单批次 5000 片，失效比例约 25%
- 送检客户：某华南消费电子厂商
二、检测过程与方法
我们采用多手段综合分析：
- 外观与显微检查：体视显微镜与金相显微镜观察焊盘表面，润湿/未润湿边界明显

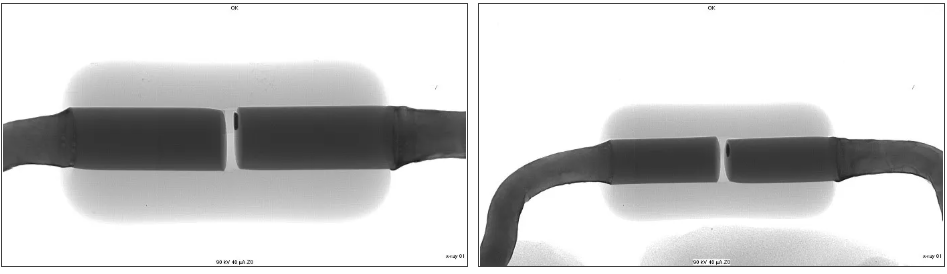

- X-ray 检测：透视检查镀层厚度与内部走线
- SEM 扫描电镜 + EDS 能谱：微区成分定量分析，重点关注 P/O/Sn 等元素
- 金相切片：剖切失效焊盘，观察镍层腐蚀与焊锡结合情况
- 离子污染度测试：评估 Na⁺、Cl⁻、Br⁻ 残留（参考 IPC-TM-650）
- 可焊性测试：模拟回流曲线，验证润湿平衡
三、根因分析结果
定位到三项主要失效原因：
- ENIG 表面处理异常：金层厚度偏高（实测 0.15 μm，工艺要求 ≤ 0.05 μm），镍层出现氧化，黑垫（Black Pad）风险存在，这是 ENIG 工艺典型失效模式
- 有机污染物残留：离子污染度测试显示失效焊盘 Na⁺、Cl⁻、Br⁻ 浓度是良好焊盘的 5~8 倍，直接阻碍焊锡润湿
- 焊锡膏活性不足：无铅锡膏在 245 ℃回流下活性窗口窄，对氧化镍表面润湿力弱
四、改善方案与建议
- PCB 制造端：调整 ENIG 工艺参数，金层厚度控制在 0.025~0.05 μm，镍层磷含量 7%~9%，出厂前增加等离子清洗
- 来料检验：上线前抽 0.1% 做可焊性测试（参考 IPC J-STD-003）
- 回流焊工艺：评估更换活性更强的锡膏，或峰值温度上调 5~10 ℃
五、预防措施与质量管控
- 入料抽检：每批 PCB 抽 0.1% 比例做可焊性测试
- 供应商管理：要求 PCB 厂提供 ENIG 工艺参数表与镀层厚度报告
- 制程监控：回流焊后增加 AOI 焊盘润湿率抽检
- 长期可靠性：关键批次开展加速老化试验与可靠性评价
六、常见问答 FAQ
Q1：PCB 焊盘润湿不良的常见原因有哪些？
A：主要分三类——① PCB 制造端（ENIG 黑垫、镀层异常、有机污染）；② 来料存储（受潮、氧化、超期）；③ 焊接工艺（曲线不当、锡膏活性弱、助焊剂不足）。
Q2：如何快速判断 PCB 是否为 ENIG 黑垫？
A：通过 SEM/EDS 检测焊盘镍层磷元素比例与氧化程度，结合金相切片观察镍层腐蚀形貌。轻微软垫外观无异常但可焊性显著下降，需依赖实验室分析。
Q3：ENIG 黑垫还能修复吗？
A：黑垫 PCB 不可修复，只能报废或降级使用。建议从 PCB 制造端预防，并加强来料可焊性测试。
