高压线束屏蔽效能测试方法之三同轴法

一、引言

随着高压电气电子器件在汽车上的使用日益广泛，但高压器件易受电磁信号的干扰，如果不能很好的屏蔽这些信号，会对车内的其他装置产生影响，可能造成严重的后果。在这种情况下，主机厂基本将线束屏蔽作为必测项目。

本篇文章将对高压线束测试的测试方法之一——三同轴法进行介绍及说明。

二、三同轴法

三同轴法一般用来测量高压电缆的表面转移阻抗和屏蔽衰减，测试标准为IEC62153-4-3、IEC62153-4-4，可细分A、B、C三种测试方式。

该方法通过向被测屏蔽电缆芯线注入定量的电流，测试屏蔽层与测试夹具间的耦合电压，或者通过对被测屏蔽线缆的屏蔽层外表面与测试夹具构成的回路注入定量的电流，测试屏蔽层与电缆芯线间的耦合电压，以此测定表面转移阻抗，得到电缆的屏蔽效率。

三、测试样品

被测高压屏蔽线缆的长度不应超过耦合测试长度的1.5倍。芯线与屏蔽层组成同轴线缆形式，高压线缆一端连接终端电阻R1，R1电阻值应在计算值的±10%以内。

被测屏蔽高压线缆示意图

另外一端需要专门设计连接器，用于连接被测屏蔽线缆与信号源或阻抗匹配器。所有的连接须保证接触直流电阻不能影响最终的表面转移阻抗测试结果，接触直流电阻应小于2 mΩ 。

被测屏蔽对称多芯高压线缆示意图

多芯屏蔽线缆将所有的芯线端焊接在一起，处于短路或端接电阻。其表面转移阻抗测试方法与单芯屏蔽线缆相同。

四、测试参数

1、表面转移阻抗

三同轴法中的表面转移阻抗只适合于电小尺寸的被测屏蔽线缆，数值为耦合电压与注入电流的比值。

表面转移阻抗示意图

2、屏蔽衰减

屏蔽衰减是电气长度较长电缆的屏蔽效率的合判依据，为馈入电缆的功率P1和辐射到外部的峰值功率P2的比值的对数。

五、测试方式

1、方法A

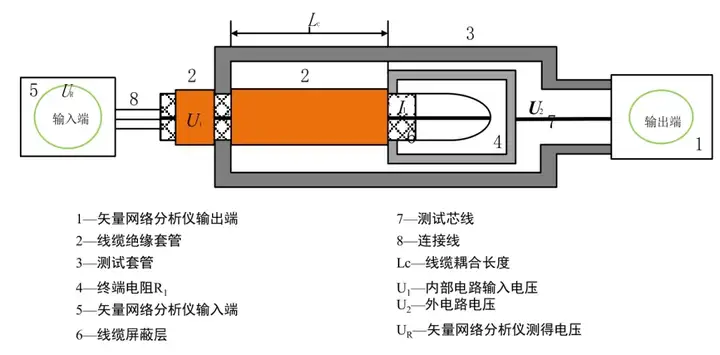

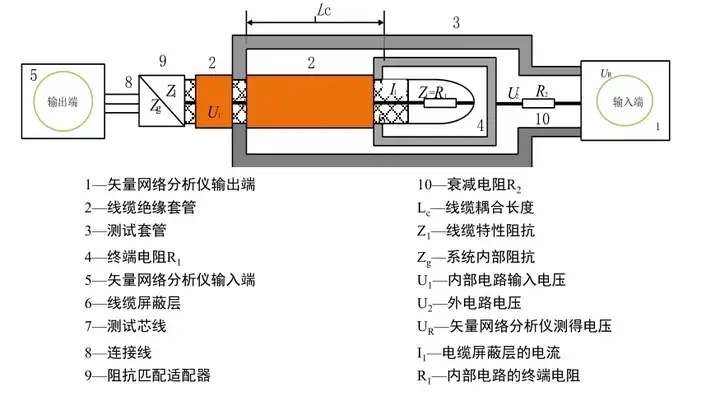

方法A测试表面转移阻抗的截止频率较高，可以实现线缆加两端不同连接器一起测试。但其测试的动态范围较低，频率范围为9kHZ-200kHZ。

内部电路连接匹配电阻，外部电路连接衰减电阻

2、方法B

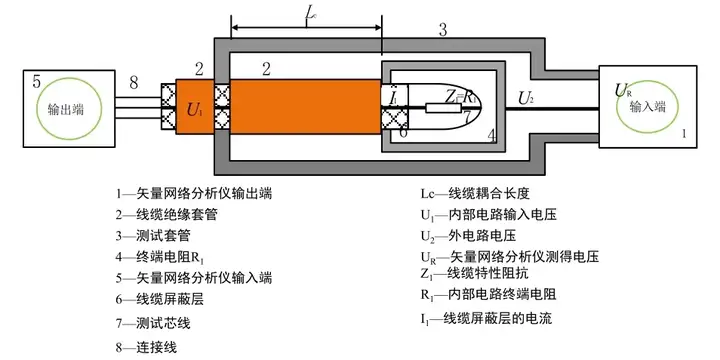

方法B为三同轴法最常用的测试方式，与方法A的优缺点相反，能够测试的动态范围较高，频率范围为9kHz~2GMHz。

电路连接终端电阻，外部电路不连接衰减电阻布置图

3、方法C

适合测量非常低的转移阻抗值（低于1μΩ/m和更低），频率范围为9kHz～50MHz。

失配（短接—短接）布置图
