回流焊测试

回流焊测试是电子制造领域中对表面贴装元器件（SMD）进行焊接的一种重要工艺验证和质量控制环节。

在现代电子组装过程中，尤其是采用表面贴装技术（SMT）的电路板生产时，回流焊是不可或缺的一环。在这一过程中，首先将元器件精确地放置于电路板上的焊盘位置，然后通过自动化的贴片机进行初步固定。

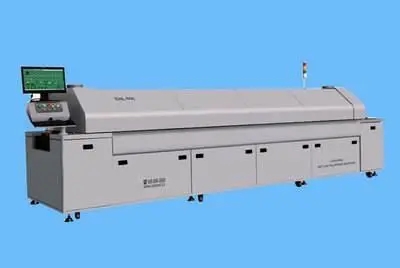

接下来，带有贴好元器件的电路板会经过一个精密设计的热风回流炉。回流炉内部设有多个温区，每个温区温度各异，根据预设的温度曲线逐步升高和降低，以确保锡膏能够按照其特性融化并形成牢固的焊点。

回流焊测试的核心内容包括但不限于以下几个方面：

1. 温度曲线优化：针对不同的元器件、不同类型的锡膏以及电路板材料，工程师需要精心设计和调整温度曲线，确保锡膏能够在最佳条件下熔化流动并与元器件及电路板充分结合。

2. 焊接质量检验：完成回流焊接后，需对电路板进行X射线检测、光学检查或三维AOI（自动光学检测）等手段，确认焊点形状良好，无空洞、偏移、桥接等缺陷，且元器件与焊盘间的连接强度符合要求。

3. 可靠性测试：为了评估回流焊后的焊接效果是否满足长期使用的可靠性标准，还会进行如冷热冲击试验、高温老化试验、机械振动试验等环境应力筛选试验。

4. 过程监控：在实际生产线上，实时监测回流炉内的温度分布、传送带速度以及气流状况等参数，以保证整个焊接过程的稳定性与一致性。通过严格的回流焊测试，可以有效确保电子产品在高密度集成的电路板上实现高质量的焊接，从而提升产品的整体性能和使用寿命。
